Ben Multimedia – Teknologi semakin hari semakin berkembang pesat, salah satunya adalah kehadiran 3D Scanner.
Alat ini kini menjadi bagian penting di berbagai bidang, mulai dari industri manufaktur, arsitektur, hingga dunia medis.
Kalau dulu membuat model digital harus dilakukan secara manual dengan waktu yang lama, kini proses tersebut bisa dilakukan lebih cepat dan presisi menggunakan 3D Scanner.
Menariknya, banyak orang sering membandingkan antara 3D Scanner dengan mesin 3D printer.
Keduanya memang saling berkaitan, tapi fungsinya berbeda.
Jika 3D printer berfungsi untuk mencetak objek dari model digital, maka 3D Scanner adalah alat yang bekerja sebaliknya: mengubah objek nyata menjadi model digital yang bisa diolah di komputer.
Table of Contents
Apa Itu 3D Scanner?
Secara sederhana, 3D Scanner adalah perangkat yang berfungsi untuk menangkap bentuk, dimensi, dan detail permukaan suatu objek lalu mengubahnya menjadi representasi digital dalam bentuk model tiga dimensi.
Proses ini biasanya dilakukan dengan menggunakan cahaya, laser, atau teknik fotogrametri.
Bagi saya pribadi, pertama kali melihat hasil pemindaian dari 3D Scanner itu terasa seperti “sihir”.
Bayangkan saja, sebuah patung kecil atau benda sehari-hari bisa langsung dipindai, kemudian tampil di layar komputer dalam bentuk 3D lengkap dengan detail permukaannya.
Hal ini jelas memudahkan banyak pekerjaan yang dulunya memakan waktu lama jika dilakukan manual.
Cara Kerja 3D Scanner
Teknologi 3D Scanner pada dasarnya bekerja dengan prinsip menangkap bentuk permukaan suatu objek nyata lalu mengubahnya menjadi data digital tiga dimensi.
Hasilnya berupa point cloud (sekumpulan titik dalam ruang 3D) yang kemudian diproses menjadi model 3D siap digunakan dalam desain, analisis, atau produksi.
Berikut penjelasan langkah demi langkah:
1. Proses Pencahayaan atau Proyeksi
Sebagian besar 3D Scanner menggunakan cahaya atau laser sebagai media utama.
Ada beberapa metode umum:
- Laser scanning → scanner memancarkan sinar laser ke permukaan objek, lalu sensor menangkap pantulan untuk menghitung jarak.
- Structured light scanning → proyektor menampilkan pola cahaya (biasanya garis atau grid) ke objek, kemudian kamera menangkap distorsi pola tersebut untuk mengetahui bentuk permukaan.
- Fotogrametri → memanfaatkan banyak foto dari berbagai sudut, lalu software menyusunnya menjadi model 3D.
2. Akuisisi Data
Setiap pancaran cahaya yang dipantulkan objek akan diterjemahkan menjadi titik data (point) dengan koordinat X, Y, Z.
Bayangkan saja seperti menggambar objek dengan ribuan hingga jutaan titik.
- Titik-titik ini membentuk point cloud, yaitu representasi kasar dari permukaan objek.
- Semakin banyak titik yang ditangkap, semakin detail hasil pemindaian.
Saya pernah mencoba handheld 3D scanner, hasilnya terlihat seperti objek “berkabut” di layar komputer. Itulah point cloud awal sebelum diproses lebih lanjut.
3. Registrasi dan Penyelarasan Data
Jika objek dipindai dari berbagai sisi, data point cloud dari tiap sudut harus digabungkan, proses ini disebut registration.
- Algoritma seperti ICP (Iterative Closest Point) digunakan untuk menyelaraskan posisi point cloud satu dengan yang lain.
- Setelah digabungkan, terbentuk representasi lengkap dari seluruh permukaan objek.
4. Rekonstruksi Permukaan
Point cloud masih berupa kumpulan titik, agar lebih mudah digunakan, data tersebut diubah menjadi mesh, yaitu jaringan segitiga yang menyelimuti objek.
- Format umum: STL, OBJ, atau PLY.
- Pada tahap ini, permukaan mulai terlihat jelas menyerupai objek asli.
5. Pemrosesan dan Optimalisasi
Model hasil pemindaian biasanya perlu dibersihkan dan diperhalus:
- Noise reduction → menghapus titik-titik “salah tangkap”.
- Smoothing → merapikan permukaan agar lebih realistis.
- Surface fitting (NURBS) → mengubah mesh menjadi permukaan CAD agar bisa dipakai di software desain teknik.
6. Output Akhir
Hasil akhirnya berupa model 3D digital yang bisa digunakan untuk berbagai keperluan:
- Dikirim ke mesin 3D printer untuk dicetak ulang.
- Dipakai dalam software CAD untuk desain ulang atau simulasi.
- Digunakan dalam animasi, game, atau pelestarian budaya.
Jenis-Jenis 3D Scanner
Berikut adalah jenis-jenis scanner 3D berdasarkan penggunaannya:
1. Handheld 3D Scanner
Jenis ini berbentuk portabel dan bisa dioperasikan langsung dengan tangan.
Kelebihannya adalah praktis, fleksibel, dan bisa dipakai untuk berbagai objek dengan ukuran beragam.
Salah satu produk populer adalah Revopoint, yang terkenal karena harganya terjangkau namun cukup akurat untuk kebutuhan desain maupun hobi.
Selain itu, ada juga Handyscan 3D yang lebih ditujukan untuk kebutuhan profesional.
Produk ini menawarkan tingkat akurasi yang tinggi sehingga cocok untuk industri yang memerlukan detail presisi.
2. Scanner 3D Industrial
Untuk kebutuhan industri skala besar, biasanya digunakan scanner 3D industrial.
Alat ini mampu menangkap objek dengan ukuran masif, misalnya mesin, kendaraan, atau bangunan.
Salah satu contoh terbaik adalah Faro S70, yang sering dipakai di bidang arsitektur dan konstruksi.
Tak kalah populer, ada juga EinScan Pro yang fleksibel dan sering digunakan di bidang manufaktur karena bisa memindai berbagai objek dengan detail tinggi.
3. Hybrid dan High-Performance Scanner
Jenis ini menggabungkan teknologi laser dengan cahaya terstruktur sehingga hasilnya lebih detail dan presisi.

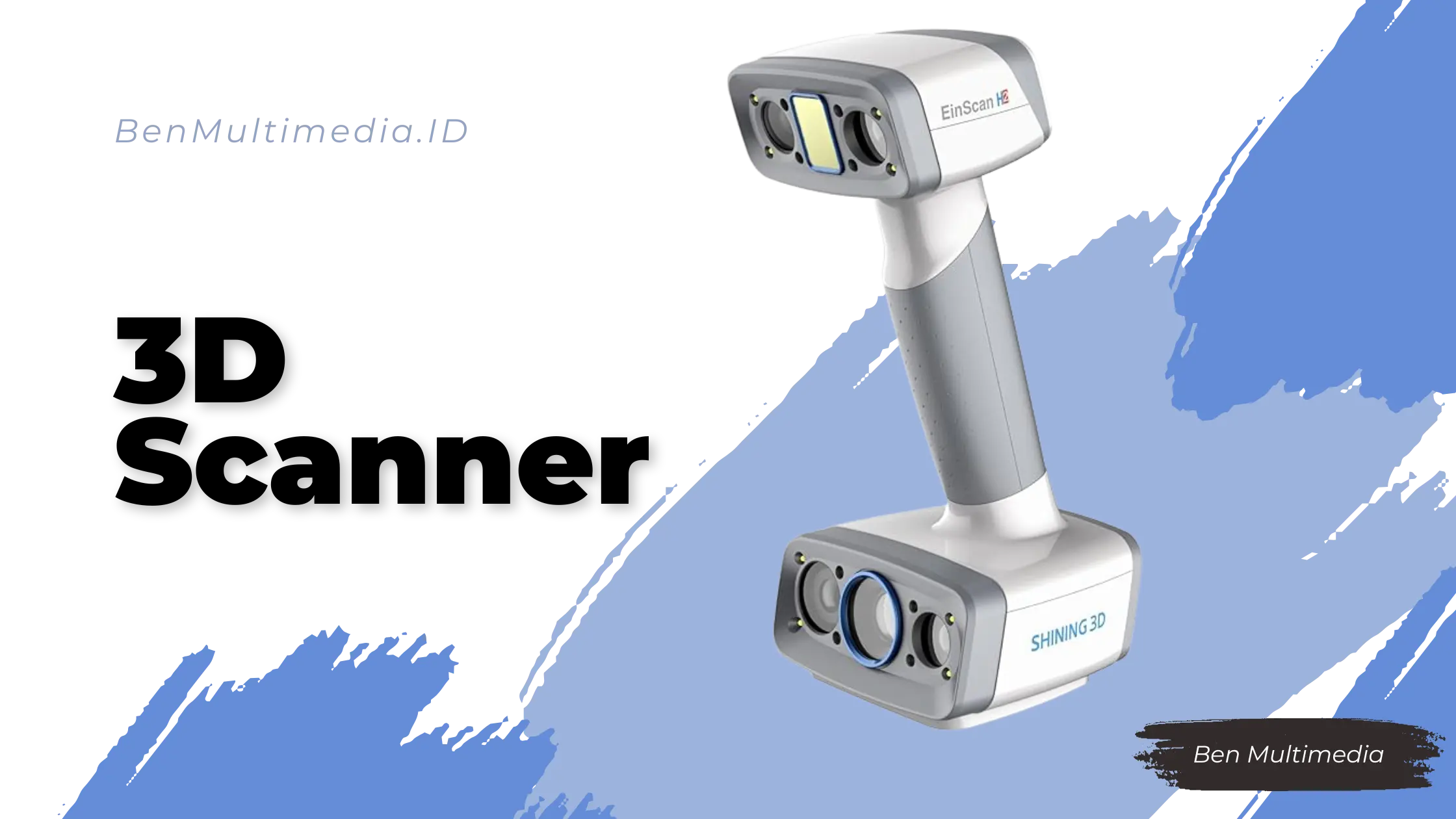

Contoh paling menonjol adalah EinScan HX, yang sering menjadi pilihan profesional di berbagai industri.
Manfaat 3D Scanner di Berbagai Bidang
Kehadiran 3D Scanner membawa banyak manfaat nyata, di antaranya:
1. Industri Manufaktur
Digunakan untuk reverse engineering, quality control, hingga desain ulang produk.
Secara teknis, proses pemindaian menghasilkan point cloud berkepadatan tinggi (jutaan titik) yang kemudian direkonstruksi menjadi mesh (STL/OBJ) dan diselaraskan ke CAD untuk analisis deviasi.
Dengan surface fitting (NURBS) dan registration (ICP-Iterative Closest Point), engineer dapat:
- Membuat model CAD dari suku cadang legacy (tanpa drawing).
- Melakukan QC berbasis deviasi (heatmap toleransi) antara produk jadi vs. desain CAD.
- Mempercepat design iteration dengan membandingkan hasil cetak/manufaktur dan target desain.
“3D scanning captures surface geometry, creating a point cloud, which is then converted to a CAD model.” – ijeter.everscience.org
Studi manufaktur terbaru yang dikutip dari SpringerLink, stumejournals.com, dan ScienceDirect menegaskan pemindaian 3D mendukung reverse engineering dan quality control lintas komponen mekanik, sekaligus mempercepat pengambilan keputusan proses.
Nilai praktis: waktu inspeksi turun karena metrologi non-kontak; dokumentasi dimensi lebih konsisten dibanding ukur manual; cocok untuk scanner 3D industrial maupun handheld 3D scanner di lini prototipe.
2. Arsitektur & Konstruksi
Mampu memindai bangunan atau ruangan untuk pembuatan model digital.
Pada skala bangunan, Terrestrial Laser Scanning (TLS) dan mobile SLAM memetakan ruang menjadi point cloud besar (hingga miliaran titik). Pipeline umumnya mencakup:
- Scan planning (posisi tripod, overlap).
- Registration multi-scan (target-based/targetless).
- Noise filtering & decimation untuk efisiensi.
- Ekstraksi BIM-ready geometry (dinding, kolom, slab) dan as-built verification.
“Laser scanning acquires the complete spatial information of a traditional building.” – Nature
Pada proyek infrastruktur (mis. terowongan metro), TLS terbukti valid untuk dokumentasi struktur dan construction management (monitoring deformasi, clash detection). ScienceDirect+1ResearchGate
Nilai praktis: percepatan survei site, as-built akurat untuk retrofit/renovasi, pengurangan kunjungan lapangan karena model 3D dapat diukur ulang secara virtual.
3. Kesehatan
Membantu pembuatan prostetik, pencetakan gigi, atau analisis medis berbasis model 3D.
Di prostetik/ortosis, pemindaian 3D tubuh/anggota gerak menghasilkan model anatomi presisi untuk kustomisasi perangkat. Tantangan adopsi ada pada biaya dan pelatihan, namun potensi efisiensi sangat besar.
“Integration of new 3D technologies… limited. The main hurdles are high costs and training.” – MDPI
Pada kedokteran gigi, intraoral scanner menggantikan cetak konvensional; model digital memudahkan evaluasi lengkung gigi, oklusi, dan perencanaan prostetik/implant.
“Digital models allow flexible rotation and evaluation of dental arch parameters.” – MDPI
Riset klinis juga mengevaluasi akurasi, waktu pemindaian, dan kepuasan pasien pada sistem fotogrametri/IO-scan untuk posisi implant 3D.
Nilai praktis: workflow scan-CAD-print mempercepat pembuatan perangkat, mengurangi ketidaknyamanan pasien, dan meningkatkan konsistensi hasil.
4. Seni & Kreatif
Memungkinkan seniman untuk mendigitalisasi karya, membuat animasi, hingga kebutuhan desain game.
Di pelestarian budaya/museum, structured-light dan laser scanning menghasilkan digital twin berkualitas tinggi untuk arsip, studi, dan replikasi.
“3D scanning produces a high-precision digital reference document.” – Smithsonian Institution
Metodologi lapangan menunjukkan handheld structured-light cukup sederhana diterapkan on-site tanpa fasilitas besar, cocok untuk artefak rapuh.
“Digitization using a hand-held structured-light 3D scanner is… quite a simple process.” – MDPI
Nilai praktis: seniman/desainer dapat kitbashing objek nyata ke pipeline DCC (Blender, Maya) untuk animasi/game; kurator memanfaatkan model 3D untuk pameran virtual dan konservasi.
Saya sendiri pernah melihat bagaimana seorang desainer produk menggunakan handheld 3D scanner untuk membuat ulang model sebuah benda antik.
Hasilnya bisa langsung diedit di software desain dan bahkan dicetak ulang menggunakan mesin 3D printer. Sangat praktis!
Rekomendasi 3D Scanner Terbaik
Bagi kamu yang ingin mencoba atau mencari perangkat terbaik, berikut beberapa rekomendasi:
- Revopoint → cocok untuk pemula dan kebutuhan personal.
- EinScan HX → performa tinggi, hasil sangat detail, ideal untuk profesional.
- EinScan Pro → fleksibel, mendukung berbagai mode pemindaian.
- Faro S70 → pilihan utama untuk proyek besar seperti arsitektur atau konstruksi.
- Handyscan 3D → akurasi sangat tinggi, praktis, dan portabel.
Tips Memilih 3D Scanner
Sebelum membeli, ada beberapa hal yang perlu dipertimbangkan:
- Kebutuhan penggunaan: apakah untuk hobi, profesional, atau industri besar.
- Resolusi dan akurasi: semakin tinggi, semakin detail hasil pemindaian.
- Kecepatan pemindaian: penting untuk efisiensi waktu.
- Budget: sesuaikan dengan kebutuhan, karena harga bisa sangat bervariasi.
- Kompatibilitas software: pastikan mendukung software desain 3D yang biasa digunakan.
Kesimpulan
Singkatnya, 3D Scanner adalah teknologi yang mampu mengubah objek nyata menjadi model digital dengan cepat dan presisi.
Kehadiran berbagai pilihan seperti Revopoint, EinScan HX, EinScan Pro, Faro S70, hingga Handyscan 3D membuat pengguna bisa menyesuaikan dengan kebutuhan masing-masing, baik untuk hobi, profesional, maupun industri.
Teknologi ini tidak hanya mempercepat pekerjaan, tetapi juga membuka peluang baru di bidang desain, manufaktur, arsitektur, hingga kesehatan.
Jadi, kalau kamu sering berhubungan dengan desain atau produksi, memiliki 3D Scanner bisa menjadi investasi yang sangat berharga.
